Ламель
270 × 46
270 × 46
Поворотная планка кровли. Внутри полость с вклеенным вкладышем, по краям V-образный уплотнитель и щётка.
7 000 мм
максимальная ширина одного модуля
6 910 мм
максимальный вынос одного модуля
3 - 28
ламелей в модуле
УСЛОВИЯ ДЛЯ ДИЛЕРОВ
Мы поставляем системы и не монтируем сами. Всех клиентов, которые обращаются к нам напрямую, передаём дилеру. Работать можно двумя форматами: с готовыми створками со стеклом или только с профилем.
СРОКИ
ИЗГОТОВЛЕНИЯ
Комплекты по индивидуальному заказу поставляется под заказ с завода в Турции (готовым комплектом).
Старт без вложений
Обучение, инструкции по монтажу, техкаталоги, образцы и рекламные материалы предоставляем бесплатно. Закупать склад на старте не нужно.
Передаём
заявки
Клиенты, которые пришли к нам напрямую, уходят дилеру по региону. Мы не конкурируем с вами за конечного заказчика.
Два УДОБНЫХ формата поставки
Конструктор со стеклом и конструктор без стекла. Второй формат экономит региональным партнёрам на доставке стекла в регион.
Выезд специалиста на объект
На сложных проектах наш специалист может подключиться на всех этапах: выезд с вами на замер, инспекция монтажа вашей бригадой.
ВЫГОДНЫЕ ДИЛЕРСКИЕ
ЦЕНЫ
Работаем напрямую с производителем профильных систем ТМ Albert Genau (Турция). Скидки за объём и гибкие схемы оплаты обсуждаются индивидуально.
Конструктор со стеклом (КСС)
Самый простой формат. Створки приезжают собранными, вам остаётся замер, доставка и монтаж.
Что вы получаете:
- направляющие профили, нарезанные по размерам, и комплектующие;
- закалённое стекло, собранное с профилями и фурнитурой в готовые створки;
- уплотнители, ручки, замки, весь крепёж;
- инструкцию по монтажу.

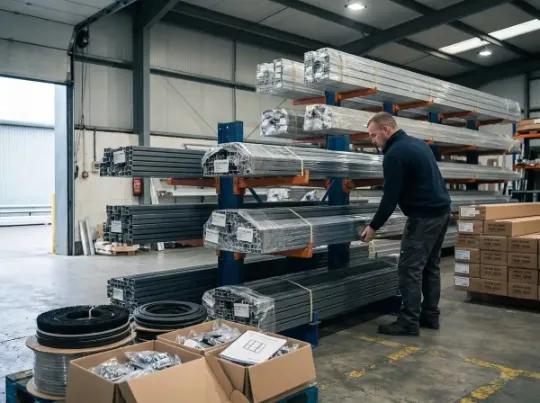

Конструктор без стекла (КБС)
Формат удобен для для региональных партнёров. Вы экономите на изготовлении створок и доставке стекла, размеры под закалку рассчитывает наша программа. Что вы получаете:
- направляющие профили, нарезанные по размерам, и комплектующие;
- уплотнители, ручки, замки, весь крепёж;
- инструкцию по монтажу.
Ваши шаги: замер - заказ системы - заказ стекла у местного производителя - сборка створок - монтаж.
Технические характеристики Bioflex Harmony
| Ширина модуля, L | 1000–7000 мм, заводской шаг 250 мм |
|---|---|
| Вынос модуля, D | 1070–6910 мм, ступень 234 мм, это одна ламель |
| Тип монтажа | Пристенный или отдельностоящий. Предельные габариты у обоих одинаковые |
| Площадь одного модуля | До 48 м². Больший размер собирается из нескольких модулей на общей балке |
| Поворот ламелей | 0–90°, от полностью закрытой кровли до открытого неба |

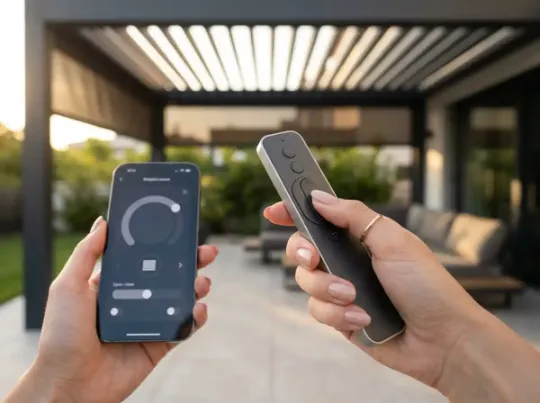

| Управление | Стационарная кнопка или дистанционный пульт. Подключается к системе умного дома |
| Датчики, опция | Подключаются датчики дождя и снега |
| Питание привода | 220 В, 350 Вт |
| Средняя опора | Появляется в спецификации от 3750 мм по ширине |
| Дополнительные стойки | Встают под балку от 5500 мм по ширине |
| Опора вала привода | Внутри корпуса привода, от 6000 мм по ширине |
| Колонна | 160 × 160 мм. Накладки садятся на клипсы, крепёж снаружи не виден |
| Накладки колонны | Скруглённая 143 × 19 мм, прямая 159 × 12 мм |
| Несущая балка | 59 × 227 мм, идёт по периметру |
| Водоотвод | Жёлоб B15227 внутри балки, слив в колонне Ø 70 мм, листоуловитель входит в комплект |
| Опорная пята | Фланцевая или скрытая. При пристенном монтаже только скрытая |
| Соединение модулей | Модули стыкуются общей балкой в единую конструкцию |
| Покрытие | Порошковая окраска в любой цвет по каталогу RAL |
| Подсветка, опция | LED по контуру и в ламелях. Тёплый, холодный или мультицвет. Разбивается на независимые секции, управление с пульта, подключается к умному дому |
| Совместимость | В контур встраиваются системы Albert Genau: гильотинная Wertiflex, поворотно-складная TIARA, раздвижные Momentum HD, Slide Master и Slider Next |
Вы частное лицо?
Мы работаем с дилерами: поставляем комплектующие и производим конструкции. Расчёт и монтаж на вашем объекте сделают наши партнёры-установщики.
КАЛЬКУЛЯТОР РАЗМЕРОВ
Калькулятор размеров перголы Bioflex Harmony
Покажет, соберётся ли ваш размер одним модулем и что для этого потребуется. Расчёт по заводской таблице применимости Albert Genau.
Как пользоваться
- 1Выберите тип монтажа. К зданию или отдельно стоящая.
- 2Введите размеры площадки. Результат считается сразу.
- 3Отправьте на расчёт. Конструктор проверит нагрузки.
Тип монтажа
Одна сторона крепится к зданию, спереди две стойки.
Размеры площадки
мм
10007000
Размер вдоль стены. Заводской шаг 250 мм, промежуточные значения округляются вверх.
мм
107013 ламелей6910
Вынос набирается ламелями, поэтому значения идут ступенями примерно по 234 мм.
Что добавляется с ростом ширины
- от 3750 мм средняя опора поперёк кровли
- от 5500 мм дополнительные стойки под балку
- от 6000 мм опора вала внутри корпуса привода
Результат
Собирается одним модулем
13,6площадь, м²
13ламелей
2модуля нужно
Пристенный монтаж
Расчёт предварительный. Он проверяет геометрию и не учитывает снеговую и ветровую нагрузку на объекте. Итоговую спецификацию готовит конструктор после замеров.
Обозначения на схеме
- L, ширина
- Размер вдоль стены или вдоль длинной стороны площадки. Максимум для одного модуля 7000 мм.
- D, вынос
- Насколько пергола выступает от стены наружу. У отдельностоящей это просто вторая сторона площадки. Максимум 6910 мм.
- Ламель
- Поворотная планка кровли. Каждая ламель идёт по всей ширине L, а набираются они по выносу D. Чем глубже пергола, тем больше в ней ламелей.
- Средняя опора
- Профиль поперёк кровли посередине. Ставится, когда ламель становится длинной и её нужно поддержать.
- Габариты у обоих типов монтажа одинаковые
- Заводская таблица применимости одна. Тип монтажа меняет количество стоек и узлы крепления, но не предельные размеры модуля.
Пять возможных результатов
Без средней опорыСамый простой вариант. Кровля чистая, поперечных элементов нет.
Опора горизонтальноСредняя опора лежит плашмя. Минимальное усиление, в глаза почти не бросается.
Опора вертикальноТот же профиль поставлен на ребро. Держит больше, заметен сильнее.
Усиленная опораПрофиль на ребре плюс дополнительное усиление. Предел для одного модуля.
Нужно несколько модулейРазмер за пределами одного модуля. Собирается из двух и более, соединяются балкой.
Незнакомые слова
- Модуль
- Одна законченная секция перголы на своих стойках. Несколько модулей стыкуются в единую конструкцию.
- Балка
- Горизонтальный несущий элемент по периметру, лежит на стойках. Внутри неё проходит водосточный жёлоб.
- Стойка, колонна
- Вертикальная опора. В отдельностоящем модуле их четыре, при пристенном монтаже две.
- Средняя опора
- Профиль поперёк кровли посередине ширины. Поддерживает ламели, когда они становятся длинными.
- Дополнительная стойка
- Опора, которая встаёт под балку в месте средней опоры при ширине свыше 5500 мм.
- Вал и привод
- Механизм, который поворачивает ламели. Спрятан в корпусе вдоль одной из сторон.
- Пристенный монтаж
- Пергола одной стороной крепится к зданию через стальные закладные. Спереди две стойки. Опорная пята применяется только скрытого типа, примыкание к стене гидроизолируется.
- Отдельностоящая
- Пергола стоит сама по себе на четырёх стойках. Опорная пята на выбор: фланцевая или скрытая.
- Опорная пята
- Площадка в основании стойки, которой она крепится к бетону. Фланцевая видна снаружи, скрытая прячется под накладкой колонны.
Заявка на расчёт
✓
Заявка принята
Мы получили ваши размеры и передали их конструктору. Свяжемся в течение рабочего дня.
таблица размеров
Один модуль собирается из 3 до 28 ламелей.
Ширина до 3750 мм работает при любом выносе без дополнительных элементов.
Дальше вступают три порога.
Установка
Bioflex Harmony поставляется в моторизированном и глухом исполнении, одномодульном и двухмодульном. Ножничный механизм оснащён функцией адаптивного движения: он компенсирует отклонения, которые возникают при монтаже и в процессе эксплуатации, и удерживает геометрию.
Что такое биоклиматическая пергола
Биоклиматическая пергола — навес с поворотными алюминиевыми ламелями в кровле. Ламели связаны между собой ножничным механизмом и поворачиваются синхронно от привода. Система даёт три положения кровли.

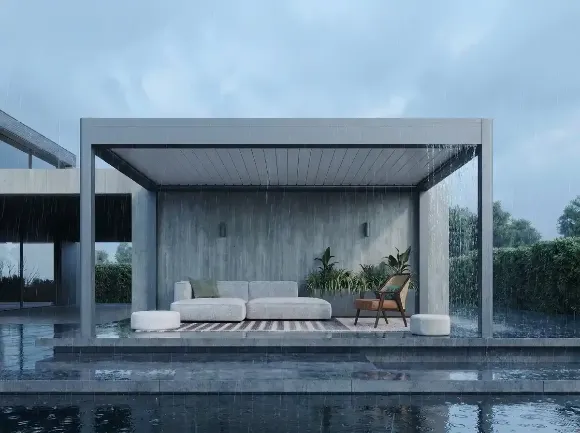

Закрыто
Ламели сомкнуты, двухуровневое уплотнение блокирует воду. Пространство под перголой работает в дождь.

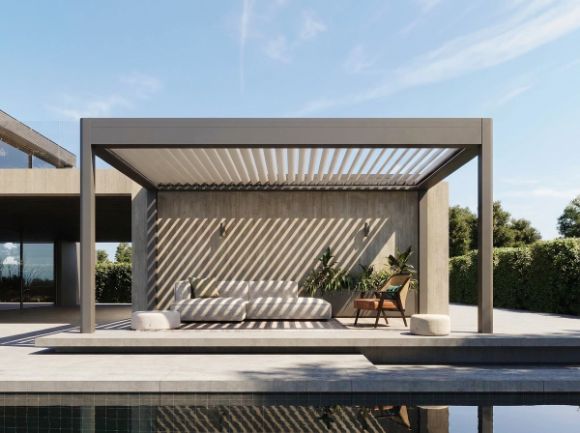

Вентиляция
Ламели под углом.
Тень есть, воздух проходит, под кровлей не накапливается жар.

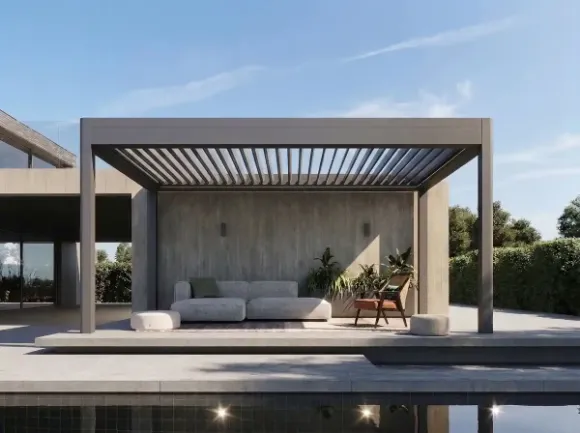

Открыто
Ламели в вертикальном положении.
Открытое небо и максимум света.
Конструкция
Все несущие элементы из экструдированного алюминия, метизы и подвижные узлы из нержавеющей стали.
Ниже четыре сечения из заводской документации Bioflex Harmony.
Колонна
160 × 160
160 × 160
Накладка на клипсах, без видимого крепежа. Два профиля на выбор: скруглённый и прямой.
Несущая балка 59 × 227
Несущая балка перголы 59 на 227 мм со встроенным водосточным жёлобом идёт по периметру.

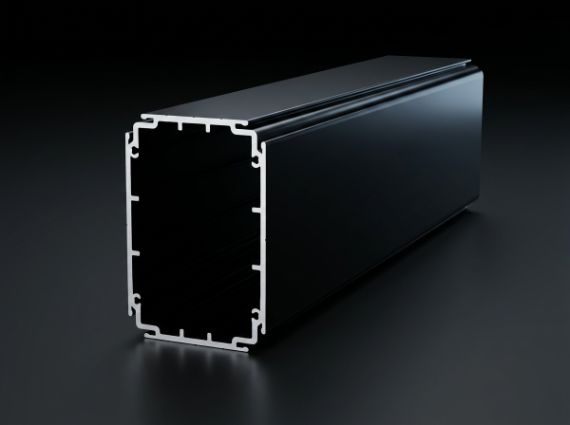

Средняя опора 76 × 134
В алюминиевый профиль заводится оцинкованный стальной короб 120 × 60 мм, соединение через каждые 100 см.
ОСВЕЩЕНИЕ

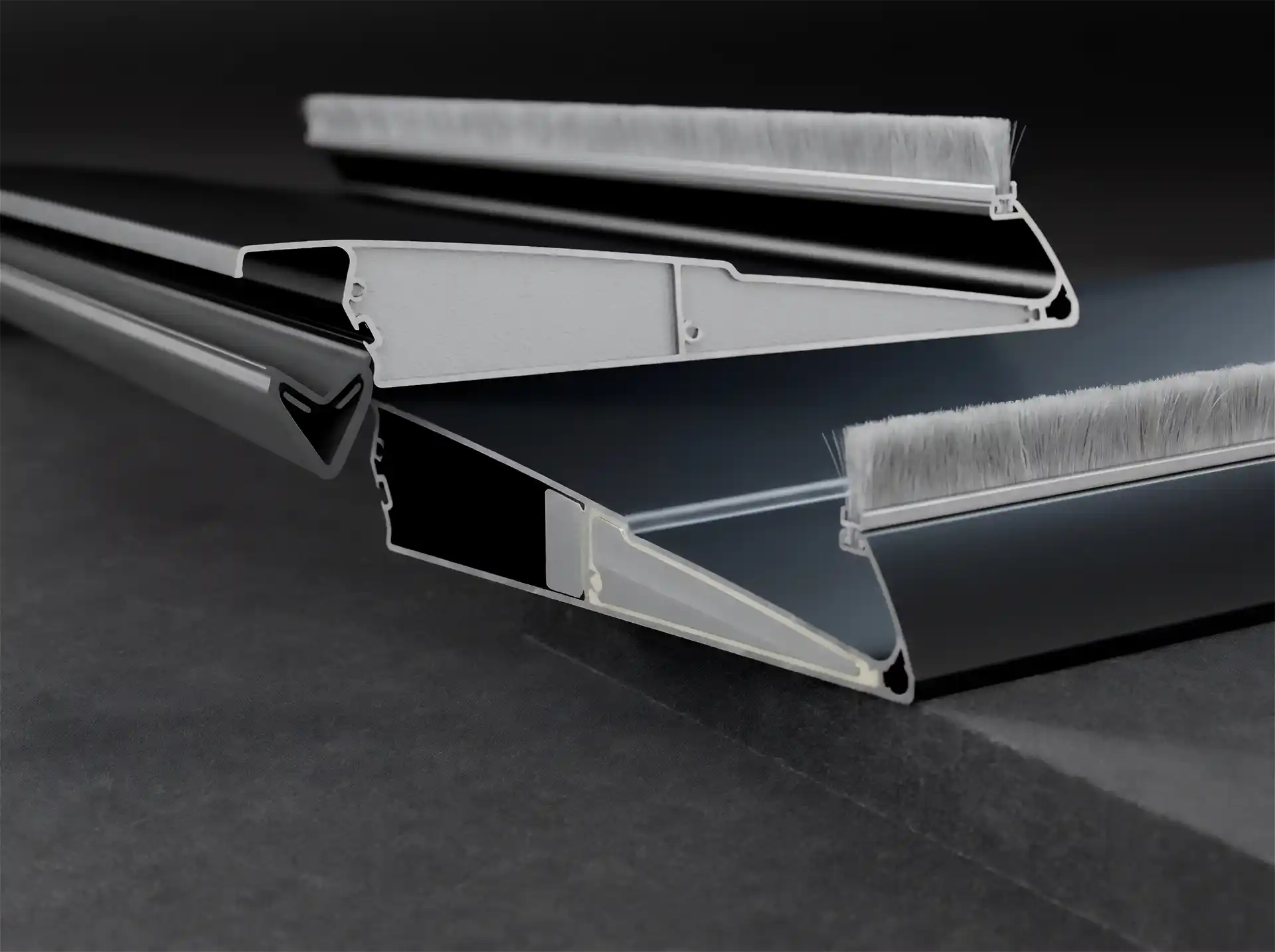

Герметичность
На каждой ламели два уровня уплотнения: V-образный боковой профиль и щётка 67 мм. Ламель у привода дополнительно уплотнена профилем 26×52 мм, стык жёлоба с балкой профилем 16×25 мм. Внутрь ламели заводится двухсоставной вкладыш, он вклеивается полиуретановым клеем.

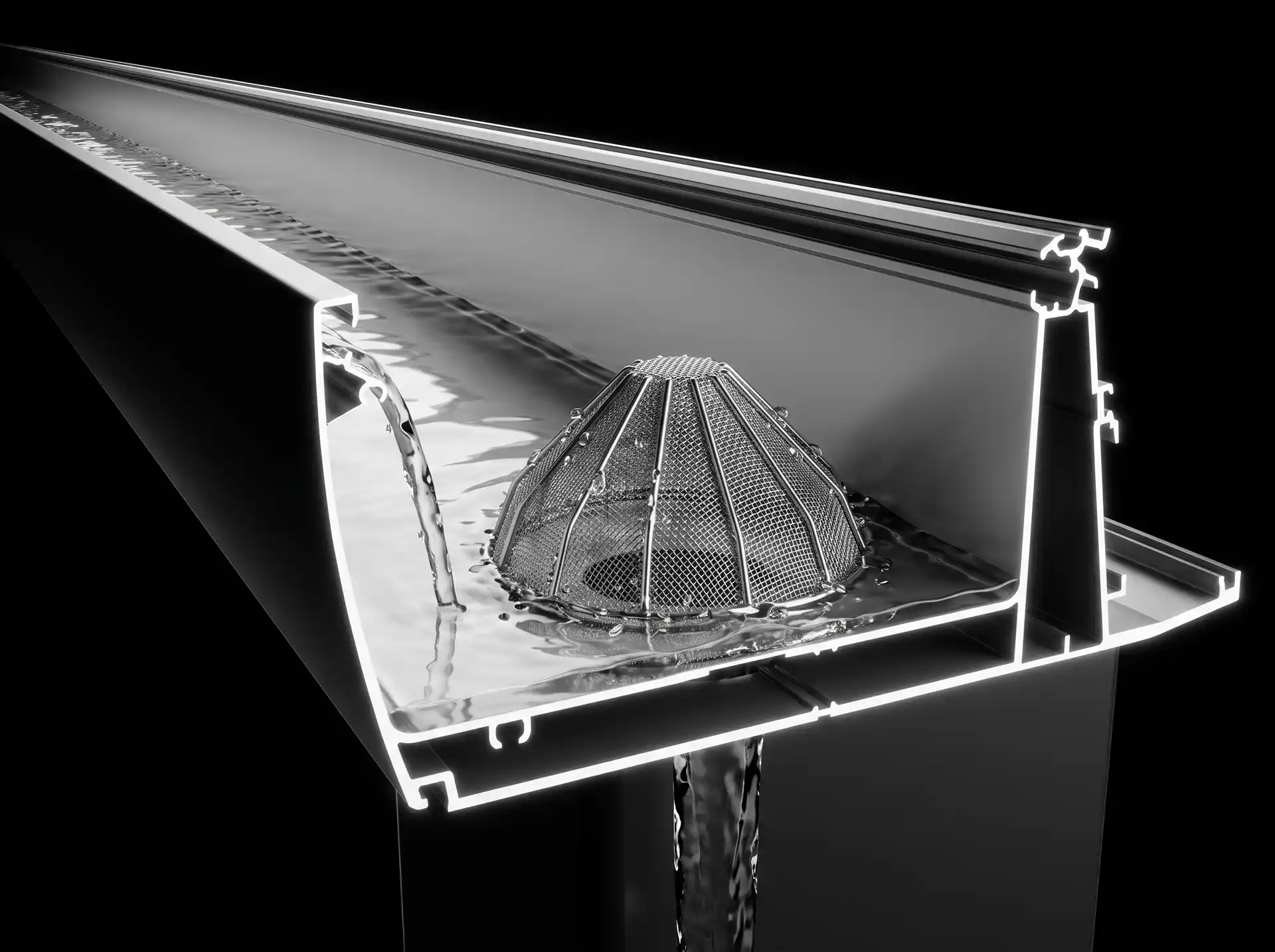

Водоотвод
Вода с ламелей уходит в жёлоб по периметру. В жёлобе делается отверстие Ø70 мм, вода уходит в трубу ПВХ 50 мм внутри колонны и выводится в основании через отвод.
ИСПОЛНЕНИЕ
- Одномодульное и двухмодульное;
- Каждое в моторизированном и глухом варианте;
- Четыре комбинации.
компоновкА
Компоновка задаётся на трёх уровнях:
- Исполнение;
- Схема установки;
- Тип узла стыковки.
Узлы стыковки
Завод даёт одиннадцать типов узлов:
- Угловая стойка с фланцем и со скрытым фланцем,
- Стык двух модулей по осям X и Y,
- Четырёхмодульный узел на одной стойке,
- Стык без промежуточной стойки,
- Три типа пристенных узлов,
- Дополнительная опорная стойка,
- Средняя опора ламели.
Схемы возможных вариантов установки модулей перголы
Шесть схем со схематичными иллюстрациями. Варианты установки можно комбинровать в зависимости от конкретной ситуации и запроса заказчика
Отдельностоящий одиночный модуль
В саду, зоны у бассейна, площадка без примыканий
Отдельностоящий сдвоенный модуль
Большая площадь без опоры на здание
Многомодульная сборка с центральным соединением
Летние площадки кафе и ресторанов
Пристенный одиночный
модуль
Терраса вдоль фасада, две стойки вместо четырёх
Пристенный сдвоенный
модуль
Широкая терраса с примыканием к зданию
Асимметричное расположение колонн
Когда стойку нельзя поставить по центру: проезд, вход, дерево и т.д.

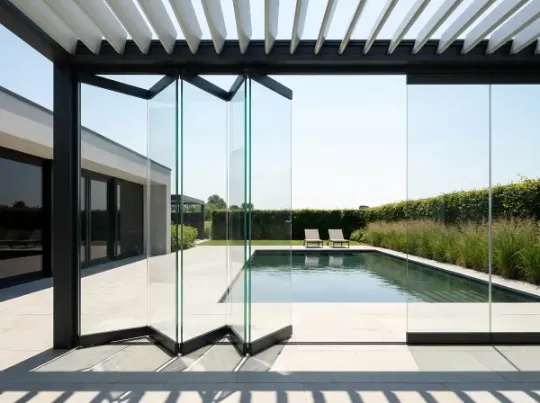

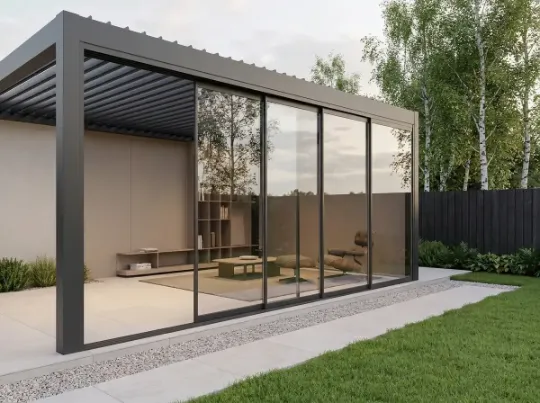

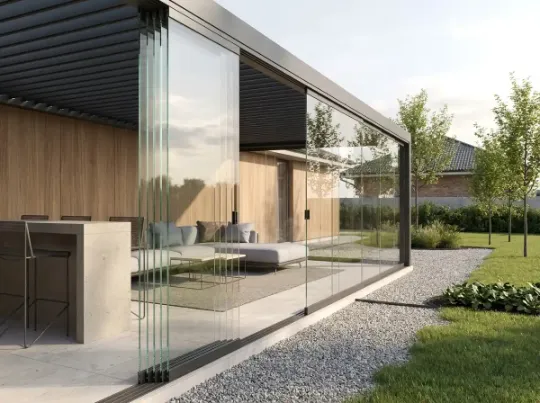

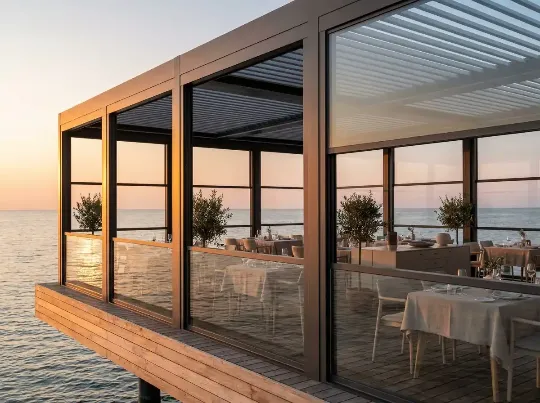

Что ставится вместе с перголой
Bioflex Harmony проектировалась под остекление Albert Genau: примыкания и узлы согласованы.
Для установки любой из систем безрамного остеления дополнительные адаптеры или узлы крепежа не требуются. При этом допускается возможность монтажа систем безрамного остекления на уже смонтированную биоклиматическую перголу, что позволяет разбить проект на этапы и значительно экономить бюджет заказчика

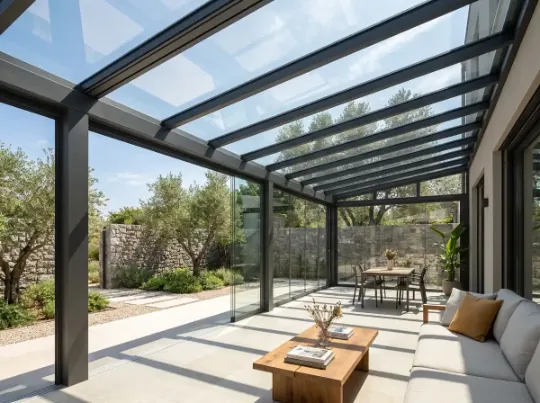

Аналог Перголы - VERANDA
Иногда заказчику вместо перголы имеет смысл предложить бюджетный аналог - VERANDA
Документация для дилеров
Наши дилеры Albert Genau в Беларуси получают доступ:
Руководство по производству Bioflex Harmony
Руководство по монтажу Bioflex Harmony
Чертежи узлов и схемы стыковки модулей
Таблица применимости и совместимости одномодульных конструкций
Перечень артикулов профилей и комплектов
Маркетинговые и рекламные печатные материалы для заказчиков
Оставьте заявку, и мы соберём расчёт под конкретный проект: конфигурация модулей, узлы примыкания, комплектация, спецификация для заказа на завод. Отвечаем в рабочий день, расчёт бесплатный.
Вместе с расчётом отдаём дилерский пакет: техкаталог, инструкцию по монтажу, презентацию для ваших клиентов, портфолио объектов. Образцы профиля и покрытия высылаем отдельно. Цены дилерские, зависят от объёма и формата работы, поэтому обсуждаем их индивидуально.
Если проект нужно разбить на этапы, скажите об этом сразу. Пергола проектируется под остекление Albert Genau, и стекло можно добавить следующим этапом без переделки узлов. Такой сценарий мы закладываем в расчёт заранее.
Вместе с расчётом отдаём дилерский пакет: техкаталог, инструкцию по монтажу, презентацию для ваших клиентов, портфолио объектов. Образцы профиля и покрытия высылаем отдельно. Цены дилерские, зависят от объёма и формата работы, поэтому обсуждаем их индивидуально.
Если проект нужно разбить на этапы, скажите об этом сразу. Пергола проектируется под остекление Albert Genau, и стекло можно добавить следующим этапом без переделки узлов. Такой сценарий мы закладываем в расчёт заранее.
CRM-форма появится здесь
вопросы по перголе
1 Какой максимальный размер у биоклиматической перголы Bioflex Harmony?
Один модуль закрывает до 7000 мм по ширине и до 6910 мм по выносу. Максимальные значения не сочетаются: при выносе 6910 мм ширина ограничена 4250 мм.
Полная таблица сочетаний в разделе «Полная таблица применимости».Конструкции больше этих габаритов набираются из нескольких модулей, ограничения по общей площади нет.
2 Нужна ли опора посередине?
До 3750 мм по ширине опора не требуется. От 3750 мм в жёлоб ставится средний опорный профиль.От 5500 мм под балку добавляются опорные стойки. Есть отдельный узел, который позволяет состыковать два модуля без колонны в месте соединения.
3 Какой привод стоит в перголе?
На выбор Somfy или Albert Genau. Передача ременная, зубчатый ремень T10×20. Вариант привода определяется при заказе: комплекты отличаются кронштейнами и положением вала.
4 Пергола протекает в дождь?
В закрытом положении ламели уплотнены по двум контурам: V-образный профиль и щётка. Вода собирается в жёлоб по периметру и уходит в трубу внутри колонны. Регламент завода предписывает силиконирование одиннадцати узлов и мембрану под жёлобом.
5 Можно ли поставить перголу без автоматики?

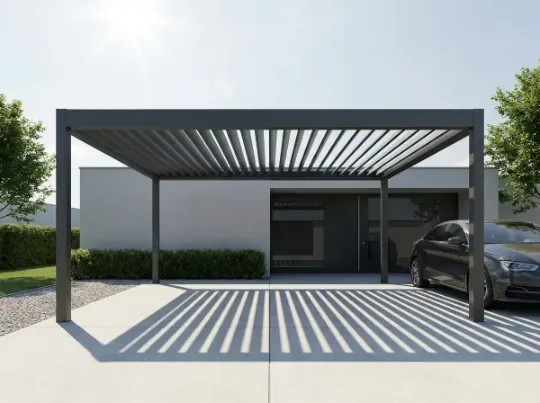

Да, есть глухое исполнение с неподвижными ламелями. Профили, узлы и покрытие те же, привода и автоматики нет.
6 Сколько занимает монтаж?
Срок определяется регламентом герметизации: после силиконирования требуется 24 часа на полимеризацию, привод и панели ставятся после этого. Собрать и запустить систему за один день регламент завода не позволяет.
CRM-форма появится здесь
Обсудим ваш проект
Оставьте параметры объекта, конструктор посчитает и подберёт компоновку. Ответим в течение рабочего дня.
Контакты
Гибкая модульность и
детализация
Модульная система предлагает широкий диапазон конфигураций, точно адаптируемых под пространственные параметры и функциональный сценарий любого объекта.
ЗАкрытые
ламели
Закрытые ламели с двойным контуром уплотнения и внутренней термоизоляцией гарантируют стабильную эксплуатацию при любых погодных условиях — решение, не допускающее компромиссов между герметичностью и эстетикой.

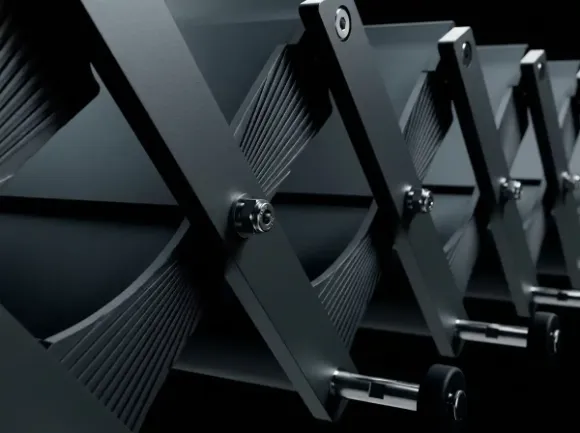

Синхронная кинематика
Все ламели связаны между собой запатентованными фиксаторами из алюминиевого сплава. Механика работает безупречно: полное отсутствие рассинхронизации как при движении, так и в полностью открытом положении. Плавное, без усилий открывание и закрывание.
Архитектурная пластика опор
Выбор сечения колонн — радиальное (мягкий контур) или угловатое квадратное — задаёт тектонику всей конструкции. Возможность комбинировать геометрию опор позволяет сформировать индивидуальный архитектурный почерк и придать пространству свежее прочтение.
Моноблочный водосточный желоб
Двухъячеистая геометрия моноблочного желоба исключает любые деформации и формирует бесшовный гидроизолированный контур. Простая защёлкивающаяся фиксация обеспечивает мгновенный монтаж и эстетичную интеграцию со всеми стеклянными системами Albert Genau.
Двусторонняя изоляция
Каждая панель перголы оснащена двухслойной термоизоляцией, объединяющей эластичные уплотнители и щёточные вставки. Панели стыкуются с ювелирной точностью, образуя монолитный герметичный контур, который полностью блокирует проникновение воды, света и воздуха.
Синхронная кинематика
Гибкая конструкция биоклиматической перголы адаптируется к разным погодным условиям и предлагает три режима: солнечный свет, вентиляция и полная теплоизоляция. Система Albert Genau гарантирует максимальный комфорт и гибкость в любое время года.
Архитектурная пластика опор
Скрытый листьеуловитель, встроенный в водосточный желоб, надёжно предотвращает засоры. Конструкция рассчитана на лёгкий монтаж и демонтаж — обслуживание минимально и не нарушает визуальной чистоты. Долговечное решение, гарантирующее комфорт и безопасность.
