2 400 (2 800)
максимальная высота створки: холодное (со стеклопакетом)
800
максимальная ширина створки
8
кол-во створок на одну прковку при неограниченном кол-ве парковок
23
высота порога
УСЛОВИЯ ДЛЯ ДИЛЕРОВ
Мы поставляем системы и не монтируем сами. Всех клиентов, которые обращаются к нам напрямую, передаём дилеру. Работать можно двумя форматами: с готовыми створками со стеклом или только с профилем.
СКЛАД В
МИНСКЕ
Комплектующие лежат на складе, и не едут с завода изготовителя под ваш заказ. Сроки изготовления считаются днями, а не месяцами.
Старт без вложений
Обучение, инструкции по монтажу, техкаталоги, образцы и рекламные материалы предоставляем бесплатно. Закупать склад на старте не нужно.
Передаём
заявки
Клиенты, которые пришли к нам напрямую, уходят дилеру по региону. Мы не конкурируем с вами за конечного заказчика.
Два УДОБНЫХ формата поставки
Конструктор со стеклом и конструктор без стекла. Второй формат экономит региональным партнёрам на изготовлении створок и доставке.
Выезд специалиста на объект
На сложных проектах наш специалист может подключиться на всех этапах: выезд вами на замер, инспекция монтажа вашей бригадой.
ВЫГОДНЫЕ ДИЛЕРСКИЕ
ЦЕНЫ
Работаем напрямую с производителем. Скидки за объём и гибкие схемы оплаты обсуждаются индивидуально.
Два формата поставки на выбор
Вы сами выбираете наиболее удобный для себя формат работы с нами.
Конструктор со стеклом (КСС)
Самый простой формат. Створки приезжают собранными, вам остаётся замер, доставка и монтаж.
Что вы получаете:
- направляющие профили, нарезанные по размерам, и комплектующие;
- закалённое стекло, собранное с профилями и фурнитурой в готовые створки;
- уплотнители, ручки, замки, весь крепёж;
- инструкцию по монтажу.
Конструктор без стекла (КБС)
Формат удобен для для региональных партнёров. Вы экономите на изготовлении створок и доставке стекла, размеры под закалку рассчитывает наша программа. Что вы получаете:
- направляющие профили, нарезанные по размерам, и комплектующие;
- уплотнители, ручки, замки, весь крепёж;
- инструкцию по монтажу.
Ваши шаги: замер - заказ системы - заказ стекла у местного производителя - сборка створок - монтаж.
Калькулятор: сколько створок получится на вашем проёме
Введите размеры, и калькулятор покажет разбивку на створки, глубину парковочной стопки и насколько сложенные створки выступят внутрь помещения. Расчёт по заводским данным Albert Genau. Отправьте размеры, и конструктор проверит геометрию и пришлёт спецификацию.
Выступ створок внутрь помещения чаще всего становится сюрпризом для конечного клиента. Ниже решения, которые отвечают за то, чтобы конструкция работала эти размеры годами.
Как пользоваться
- 1Выберите вид остекления. Прямой, Г-образный, П-образный или ломаный.
- 2Задайте размеры. Результат считается сразу.
- 3Отправьте на расчёт. Конструктор проверит геометрию.
Вид остекления
Одна прямая линия остекления.
Схема сверху
- Участок
- Прямой отрезок линии остекления. Створка не может пересекать угол, поэтому каждый участок делится на створки отдельно.
- Створка
- Стеклянная панель в профиле. Ширина от 200 до 800 мм, в одной конструкции не больше 16 створок.
- Точка парковки
- Место, куда собираются сложенные створки. В одной стопке допускается до 8 створок, поэтому количество точек калькулятор подбирает сам.
- Выступ внутрь
- В открытом положении створки встают перпендикулярно направляющей и выходят в помещение на всю свою ширину, до 800 мм. Это проверяют по мебели и проходу.
Размеры
Высота створки меньше проёма на 84 мм: это верхний профиль рамы 61 мм и порог 23 мм.
Считается автоматически из расчёта до 8 створок на одну стопку. Значение можно поменять вручную, последствия калькулятор покажет в результатах.
Результат
Разбивка по участкам
Расчёт предварительный. Он проверяет геометрию и не учитывает ветровую и снеговую нагрузку, несущую способность парапета и перекрытия. Размеры считаются по проёму, без вычетов на раму и монтажные зазоры. Угловые и ломаные конфигурации проверяет конструктор.
Что показывает схема
Незнакомые слова
- Створка
- Стеклянная панель в алюминиевом профиле. Движется по верхней и нижней направляющим на восьми роликах.
- Поворотная створка-дверь
- Створка, которая открывается отдельно, без сдвига всей конструкции. Нужна для прохода, когда не хочется открывать весь проём.
- Парковочная зона
- Место у стены, куда собираются сложенные створки при открытии.
- Стопка
- Сложенные створки в парковочной зоне. Занимает длину проёма из расчёта 38 мм на створку. В одной стопке допускается до 8 створок.
- Точка парковки
- Место одной стопки. Створки можно развести на несколько точек, тогда каждая стопка короче и меньше съедает проём.
- Выступ внутрь
- Сложенные створки встают перпендикулярно направляющей и выходят в помещение на свою ширину. На узкой лоджии это критично.
- Порог
- Нижний профиль рамы. У исполнения Flat его высота 23 мм.
- Участок
- Прямой отрезок линии остекления между углами. Каждый участок делится на створки отдельно.
- Ломаная линия
- Несколько участков с углами не под 90 градусов. Так остекляют скруглённый парапет.
- Триплекс
- Многослойное стекло с плёнкой между слоями. При разрушении осколки остаются на плёнке.
- ABL, Auto Brake Lock
- Автоматическая блокировка створок в парковочной зоне: панели не провисают и не выпадают.
- Child Lock
- Врезной замок с защитой от детей на поворотной створке.
- Противоветренный замок
- Фиксирует сложенные створки, чтобы их не било ветром. На верхних этажах ставится обязательно.
Заявка на расчёт
Заявка принята
Мы получили ваши размеры и передали их конструктору. Свяжемся в течение рабочего дня.
КАК УСТРОЕНА СИСТЕМА TIARA FLAT
КОНФИГУРАЦИЯ И Варианты исполнения TIARA FLAT
линия остекления:
ПРЯМАЯ
Все створки в закрытом состоянии выстраиваются в одну линию.
Г-образная
П-образная
Створки выстраиваются буквой "П" под углом 90° градусов
Ломаная
Ломаная линия (например радиусное закругление, трапеция или зигзаг) с углами от 85° до 275° градусов
ЗАПОЛНЕНИЕ:
Холодное исполнение: закалённое стекло или триплекс 8 или 10 мм, высота створки до 2400 мм. (до 2 800 при использовании стеклопакета)
ЦВЕТ СТЕКЛА:
Прозрачное
Осветленное
Бронза
Серый графит
Сатин
Осветленный сатин
Матовый графит
Матовая бронза
СПЕЦИАЛЬНЫЕ ВИДЫ СТЕКОЛ
Доступно дополнительное декорирование стекла для придания индивидуального авторского дизайна проекту.

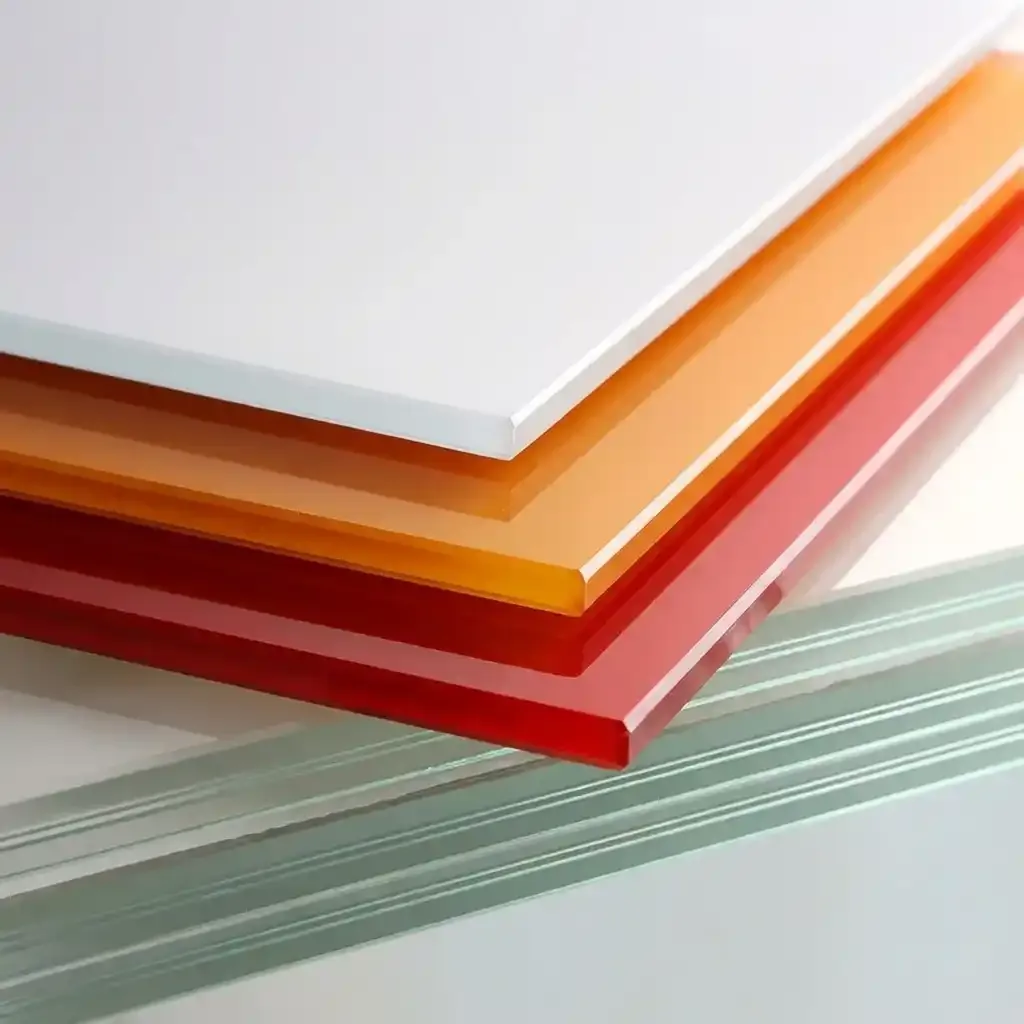

эмалит
окрашенное стекло

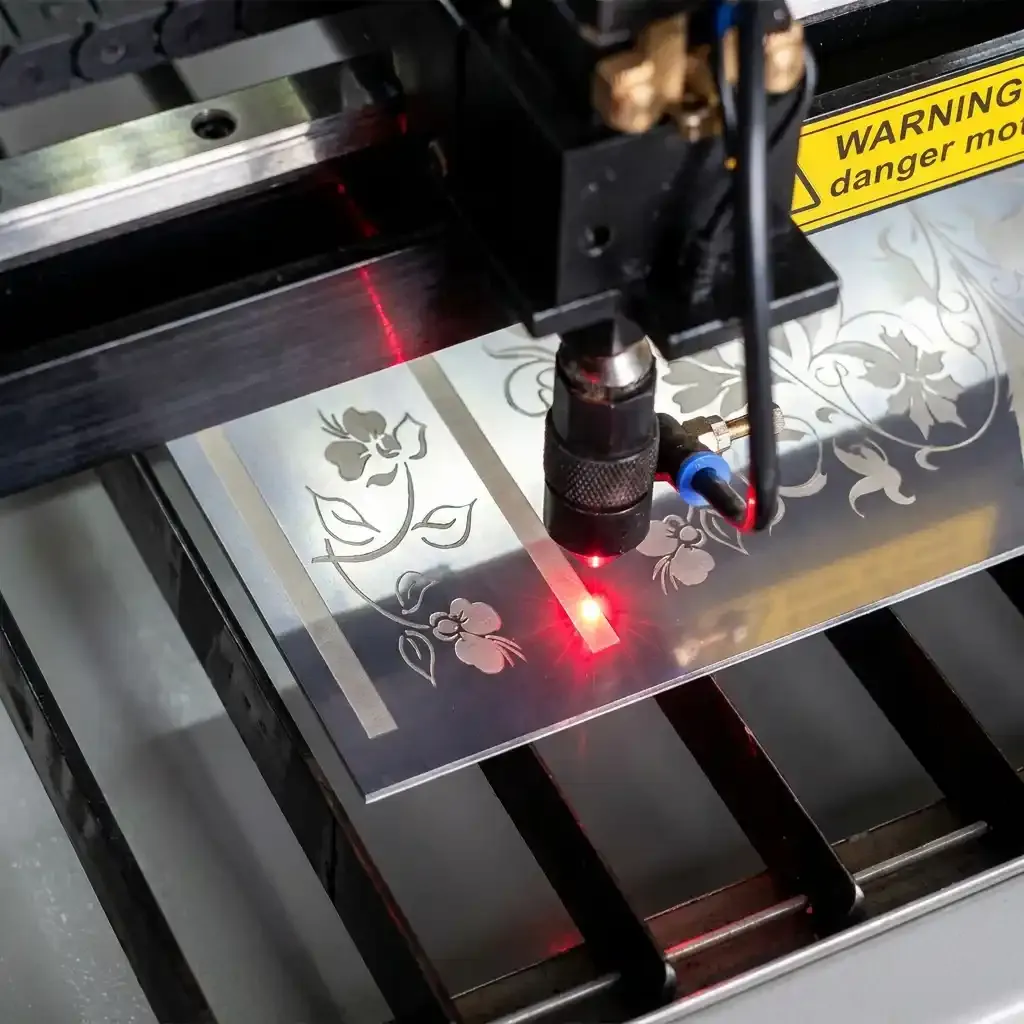

лазерное матирование
нанесение лазером тонких орнаментов, рисунков и паттернов на стекло
КЕРАМИЧЕСКАЯ ПЕЧАТЬ
запекаемое при 700 градусах изображение фотографического качества не боится ультрафиолета, царапин, мороза и воды

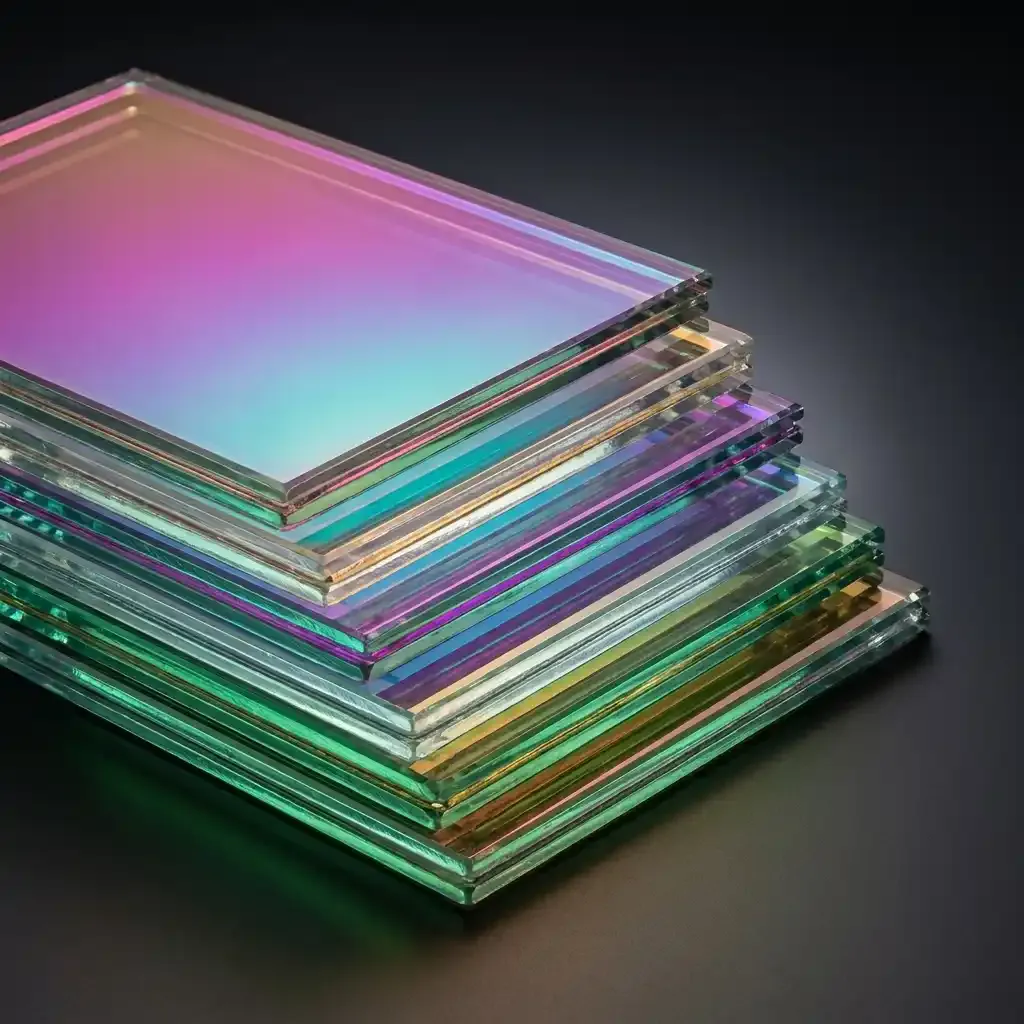

Триплекс
декоративный триплекс с цветной дихроичной пленкой внутри

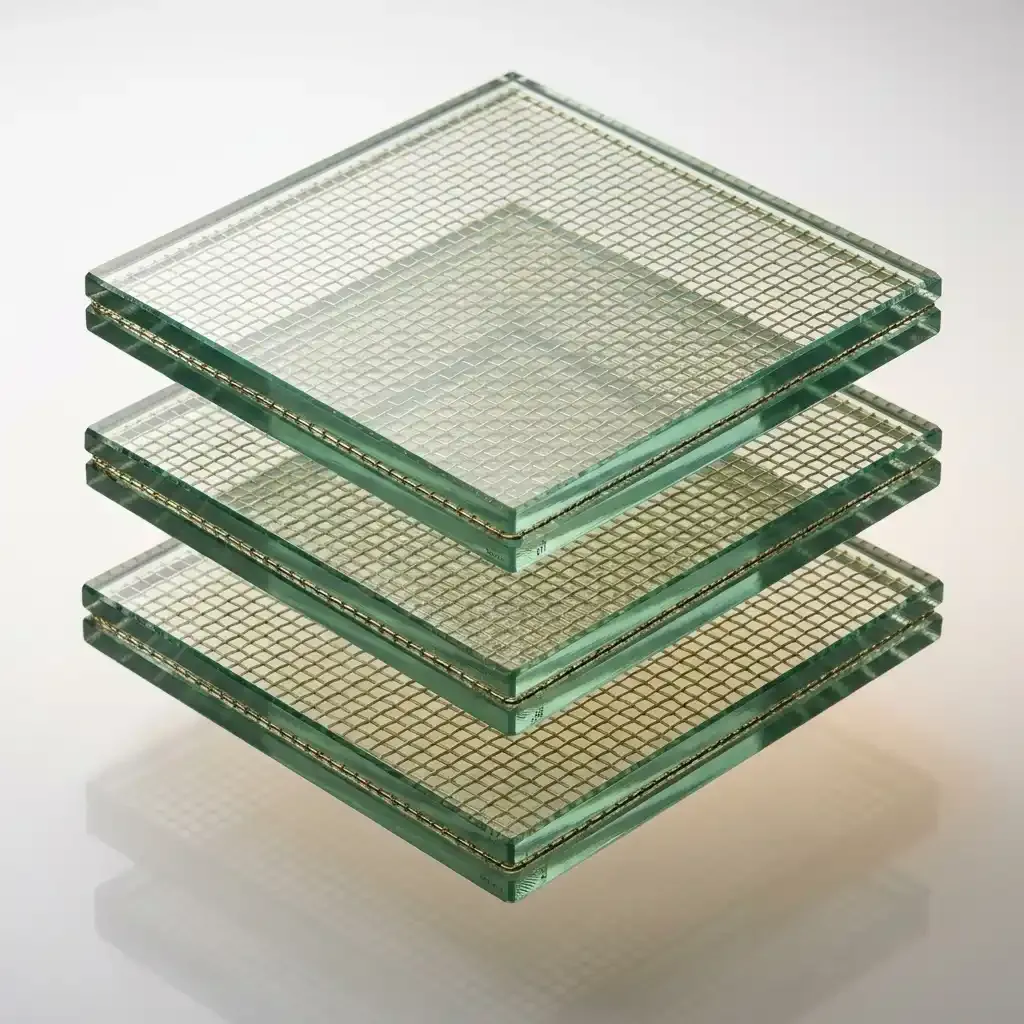

триплекс
декоративный триплекс с металлической сеткой внутри
ЦВЕТ ПРОФИЛЕЙ И ФУРНИТУРЫ
По умолчанию - антрацит. Доступна окраска порошковым способом в любой из цветов по шкале RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TIARA FLAT
Всё, что нужно на замере: предельные размеры, артикулы профилей, комплектация.
Данные по заводской таблице подбора Albert Genau.
| Тип системы | поворотно-складная безрамная |
|---|---|
| Высота порога | 23 мм |
| Максимальная высота створки | 2400 мм холодное, 2800 мм со стеклопакетом |
| Ширина створки | от 200 до 800 мм |
| Количество подвижных створок | до 16 |
| Заполнение, холодное исполнение | закалённое стекло 8 мм, по согласованию 10 мм и триплекс до 10 мм |
| Заполнение, тёплое исполнение | стеклопакет 4/20/4, исполнение TwinMax Flat |
| Углы конфигурации | от 85° до 275° |
| Форма проёма | прямая, угловая, радиусная, многогранная |
| Ролики | 8 на створку, диаметр 38 мм, нержавеющая сталь |
| Профиль рамы | B15070, 61 х 52 мм |
| Нижний профиль рамы | B15080, 23 х 100 мм |
| Профиль створки | B15022, 46 х 28 мм |
| Боковой профиль рамы | B15024, 43 х 36 мм |
| Крепление стекла | клей и штифты, отверстие D = 10 мм |
| Водоотвод | скрытый, через канал в нижнем профиле |
| Уплотнение | магнитное, EPDM, щёточное |
| Замки | ABL Auto Brake Lock, Child Lock, противоветренный, замок-шпажка |
| Окраска | порошковая, любой цвет RAL |
| Гарантия | конструкция и фурнитура, кроме изнашивающихся частей: 2 года монтаж: 2 года стекло: 11 лет |
| Испытания | PfB, Германия |
| Патент | Европейское патентное ведомство, действует в 38 странах |

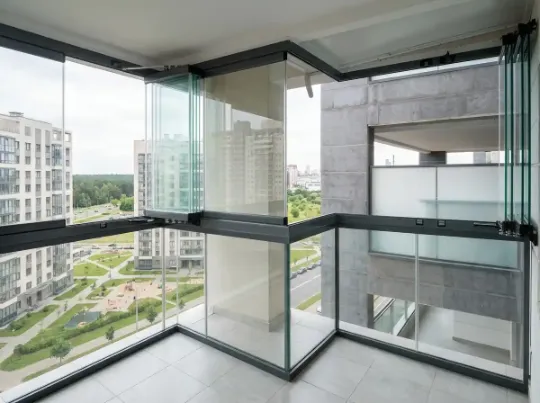

на Балконах
С изогнутыми углами от 85° до 275°
Предусмотрены шпонка и блокировка от детей.
Зимние сады и веранды
Совместима с системами зимних садов и веранд
На терассах
Легкость в уходе створок за счёт поворотно складной системы,система умного дренажа и смарт-заглушки
европейское качество
Сертифицировано Европейским институтом испытаний.
Прошла жесткие испытания в Немецком техническом институте PFB на ветровые нагрузки и ударопрочность.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И РЕШЕНИЯ
Безрамное остекление выходит из строя предсказуемо. Через два-три сезона провисают створки, закисают ролики, в стык между панелями затекает вода, на верхних этажах створки начинают хлопать при ветре. Для дилера каждый такой случай означает выезд по гарантии, разбор конструкции и разговор с раздражённым клиентом.
Решения ниже собраны вокруг этих сценариев. Ролики на подшипниках из нержавеющей стали, прошедшие 1440 часов солевого теста. Автоматическая блокировка ABL, которая фиксирует створки при складывании и снимает нагрузку с петель. Скрытый канал водоотвода в нижнем профиле. Крепление стекла штифтами вдобавок к клеевому соединению, рассчитанное на большие створки и высокую этажность.
Компоненты из нержавеющей стали
восемь роликов на створку
Каждая створка идёт на восьми роликах диаметром 38 мм: четыре сверху, четыре снизу. Подшипники из нержавеющей стали, обод залит конструкционной резиной, поэтому створка катится тихо и без рывков даже при перекосе направляющей после усадки дома. Вес стекла делится на восемь точек, и ролик не продавливает дорожку профиля.
дренаж внутри нижнего профиля
Отвод воды спрятан в нижнем профиле рамы. Конденсат со створок и вода, затёкшая в стык, собираются в канале и уходят наружу через отлив, снаружи водоотвод не виден. Канал чистится без разбора конструкции: створки уводятся в парковку, отверстия продуваются. Забитый дренаж это первая причина, по которой на балконе появляется вода.

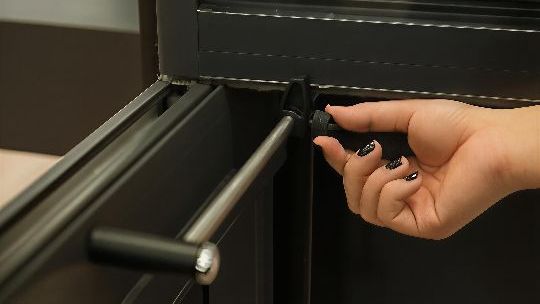

Замок Child Lock на поворотной створке
На поворотную створку ставится замок Albert Genau Child Lock. Поворотная створка открывается как обычная дверь, ребёнок добирается именно до неё. С активным замком выход к открытому краю балкона перекрыт.
Замок закладывается в спецификацию до производства, поэтому про детей в квартире спрашивайте прямо на замере.
Cтворки не провисают и не выпадают
Когда створки уходят в парковочную зону, система ABL (Auto Brake Lock) фиксирует их автоматически, отдельного действия от пользователя это не требует. Стопка стоит жёстко, нагрузка снимается с петель, поэтому створка перестаёт тянуть соседнюю вниз и выходить из направляющей.
Провисшие створки это типовая рекламация на третий год эксплуатации.
для всех балконов и
ограждений
Линия остекления собирается прямой, Г-образной, П-образной и по дуге, каждая створка встаёт под своим углом к соседней. На замере это значит, что скруглённый парапет и балкон со срезанным углом остаются в работе, отказываться от объекта из-за геометрии не приходится.
Система идёт на террасы и веранды частных домов, летние площадки кафе и ресторанов, гостиницы.
Створка до 800 мм
Ширина створки в TIARA доходит до 800 мм. На шестиметровом проёме это восемь створок против десяти у систем с пределом 600 мм: вертикальных стыков в поле зрения меньше, стопка в парковке короче, вид с балкона чище.
Для дилера это меньше комплектов фурнитуры на объект и меньше времени на сборку. Обратная сторона: створка 800 мм при высоте под 2400 мм весит прилично, поэтому подъём на этаж и проход по лестнице считайте на замере.
Заглушки работают на герметичность
Торцы профилей створки закрыты фирменными заглушками. Вместе с уплотнением по вертикальному стыку они замыкают контур: через открытый торец не тянет ветром, внутрь профиля не набивается грязь и вода.
На объекте это заметно по мелочи: заглушка садится штатно, без подрезки по месту, и остаётся на месте при многократном складывании створок в парковку.
Стекло держится на двух соединениях
Стекло сидит в профиле створки на клее и дополнительно на штифтах, которые входят в отверстия Ø 10 мм в самом стекле. Клеевой шов со временем работает на сдвиг, особенно на южной стороне, где профиль летом сильно нагревается. Штифт этот сценарий закрывает: стекло физически не может сползти в профиле.
Решение особенно важно на больших створках и на высоких этажах.
Щёточное уплотнение в стыке створок
Вертикальный стык между створками закрыт алюминиевым профилем со щёткой. Она держит ветер, пыль и уличный шум, заодно гасит стук стекла о стекло при движении створок.
Щётка расходная: меняется отдельно, без снятия стекла и разбора конструкции. На сервисном выезде это минут пятнадцать.
Покрытие, на котором не держится грязь
Профили красятся порошковым составом с грязеотталкивающим эффектом. На балконе это про городскую пыль и дождевые потёки: поверхность моется тряпкой без химии, грязь не въедается в шагрень.
Практический момент для дилера: артикул цвета фиксируйте в заказе. Доборную створку через три года ставить придётся, и она должна совпасть по тону со старыми.
